Υπηρεσίες Επιμετάλλωσης: Τύποι, Κόστος και Εφαρμογές

Οι υπηρεσίες επιμετάλλωσης χρησιμοποιούνται για την εναπόθεση ενός λεπτού μεταλλικού στρώματος σε ένα υπόστρωμα για τη βελτίωση της αντοχής στη διάβρωση, της απόδοσης στη φθορά, της συγκολλησιμότητας, της ηλεκτρικής αγωγιμότητας, της ανακλαστικότητας και της εμφάνισης. Αυτός ο οδηγός εξηγεί τους κύριους τύπους επιμετάλλωσης, τις βασικές παραμέτρους της διεργασίας, τους παράγοντες κόστους και τις τυπικές εφαρμογές για την υποστήριξη της επιλογής και της προδιαγραφής της επιμετάλλωσης για εξαρτήματα και συγκροτήματα.

Βασικές αρχές της μεταλλικής επιμετάλλωσης

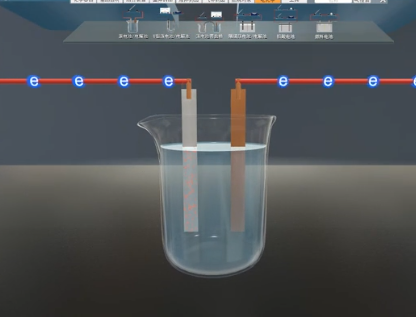

Η επιμετάλλωση είναι η ελεγχόμενη εναπόθεση μιας μεταλλικής επίστρωσης σε μια αγώγιμη ή προεπεξεργασμένη επιφάνεια. Η επίστρωση μπορεί να είναι καθαρά λειτουργική, διακοσμητική ή και τα δύο. Οι πάροχοι υπηρεσιών συνήθως υποστηρίζουν διάφορα υλικά υποστρώματος, όπως χάλυβα, ανοξείδωτο χάλυβα, αλουμίνιο, κράματα χαλκού και μερικές φορές πλαστικά (μετά από αγώγιμη ενεργοποίηση).

Βασικοί μηχανισμοί επιμετάλλωσης

• ηλεκτρολυτικήςΕναπόθεση που προκαλείται από συνεχές ρεύμα σε λουτρό ηλεκτρολύτη όπου το μέρος είναι η κάθοδος και οι μεταλλικές άνοδοι διαλύονται ή τροφοδοτούνται μεταλλικά ιόντα από το διάλυμα.
• Ηλεκτρολυτική επιμετάλλωση: Αυτοκαταλυτική εναπόθεση από χημικό λουτρό χωρίς εξωτερικό ρεύμα, χρήσιμη για ομοιόμορφη κάλυψη σε σύνθετες γεωμετρίες και μη αγώγιμα υποστρώματα μετά την ενεργοποίηση.
• Επιμετάλλωση με εμβάπτιση/μετατόπιση: Λεπτές επιστρώσεις που σχηματίζονται από αντίδραση μετατόπισης όπου ένα πιο ευγενές μέταλλο εναποτίθεται ενώ ένα λιγότερο ευγενές μέταλλο διαλύεται· συνήθως περιορισμένο πάχος.
• Επιστρώσεις μετατροπής πριν από την επιμετάλλωση (π.χ., ψευδάργυρος σε αλουμίνιο): Χημικές επεξεργασίες που προετοιμάζουν το βασικό μέταλλο για σταθερή πρόσφυση στην επιμεταλλωμένη εναπόθεση.

Βασικές Τεχνικές Παράμετροι

Κατά την παραγγελία υπηρεσιών επιμετάλλωσης, πρέπει να οριστούν αρκετές παράμετροι για να διασφαλιστεί η απόδοση και η επαναληψιμότητα:

• Βασικό υλικό (π.χ. χάλυβας χαμηλής περιεκτικότητας σε άνθρακα, ανοξείδωτος χάλυβας 304, ορείχαλκος, αλουμίνιο 6061)
• Επιμετάλλωση μετάλλου (π.χ. ψευδάργυρος, νικέλιο, χρώμιο, κασσίτερος, χαλκός, ασήμι, χρυσός)
• Τύπος διεργασίας (ηλεκτρολυτική έναντι μη ηλεκτρολυτικής επιμετάλλωσης· ειδική χημεία λουτρού, εάν απαιτείται)
• Εύρος πάχους και ανοχή (π.χ., 5–10 µm, 25 µm ± 5 µm)
• Η επιφάνεια τελειώνει (π.χ., φωτεινό, ημι-φωτεινό, ματ, βουρτσισμένο)
• Απαιτήσεις σκληρότητας, φθοράς ή τριβής
• Αντοχή στη διάβρωση στόχοι (π.χ., ώρες έως την λεύκανση της σκουριάς σε αλατόνερο)
• Περιοχές κάλυψης (ζώνες χωρίς πλάκα, περιοχές με σπείρωμα, επιφάνειες επαφής)
• Μετα-επεξεργασίες (παθητικοποίηση, χρωμίωση, σφράγιση, ψήσιμο για ανακούφιση από υδρογόνο)

Κύριοι τύποι υπηρεσιών επιμετάλλωσης μετάλλων

Διαφορετικά μέταλλα και διαδικασίες επιμετάλλωσης επιλέγονται με βάση την απόδοση, το κόστος και τη συμβατότητα με το υπόστρωμα και το περιβάλλον λειτουργίας. Παρακάτω παρατίθενται οι συνήθεις τύποι που παρέχονται από εμπορικά συνεργεία επιμετάλλωσης.

Επιμετάλλωση με νικέλιο

Η επινικέλωση χρησιμοποιείται ευρέως για αντοχή στη φθορά, προστασία από τη διάβρωση και ως υπόστρωμα για διακοσμητικά μέταλλα όπως χρώμιο ή χρυσό. Μπορεί να επιμεταλλωθεί με ηλεκτρόλυση ή να εφαρμοστεί μέσω μη ηλεκτρολυτικών διαδικασιών.

Τυπικές μορφές:

• Φωτεινό νικέλιο (ηλεκτρολυτικά επιμεταλλωμένο): Υψηλή γυαλάδα, καλό ισοπέδωση, χρησιμοποιείται κάτω από διακοσμητικό χρώμιο.
• Σουλφαμικό νικέλιο: Χαμηλή εσωτερική τάση, κατάλληλο για βαριές εναποθέσεις και μηχανικές εφαρμογές.
• Ηλεκτρολυτικό νικέλιο (EN): Εναποθέσεις τροποποιημένου με φώσφορο ή βόριο με ομοιόμορφο πάχος.

Τυπικά εύρη πάχους:

Διακοσμητικό νικέλιο: 5–15 µm· μηχανικό νικέλιο: 25–250 µm· μη ηλεκτρολυτικό νικέλιο για διάβρωση: 10–50 µm· μη ηλεκτρολυτικό νικέλιο για φθορά/ακρίβεια: 25–75 µm ή υψηλότερο ανάλογα με το σχεδιασμό.

Αντιπροσωπευτικές τιμές σκληρότητας:

Ηλεκτρικό νικέλιο με μέσο P (6–9 wt%): περίπου 500–600 HV όπως επιμεταλλώνεται, έως 900–1100 HV μετά από θερμική επεξεργασία· σουλφαμικό νικέλιο: 200–300 HV (μεταβλητό με λουτρό και πρόσθετα).

Επιχρωμίωση

Η επιχρωμίωση χρησιμοποιείται κυρίως σε δύο κατηγορίες: διακοσμητικό χρώμιο και σκληρό χρώμιο. Και οι δύο συνήθως εναποτίθενται πάνω από νικέλιο ή άλλα υποστρώματα.

Διακοσμητικό χρώμιο:

• Πολύ λεπτό στρώμα (0.2–1.0 µm) πάνω από φωτεινά συστήματα νικελίου ή νικελίου-χαλκού-νικελίου.
• Βελτιώνει την αντοχή στις γρατσουνιές, την αντοχή στο θάμπωμα και την αισθητική εμφάνιση.

Σκληρό χρώμιο:

• Το πάχος συνήθως κυμαίνεται από 10 έως 500 µm, ανάλογα με την εφαρμογή.
• Μικρορωγμασμένη δομή, υψηλή σκληρότητα (περίπου 800–1000 HV), χαμηλή τριβή.
• Χρησιμοποιείται ευρέως σε υδραυλικές ράβδους, καλούπια, κυλίνδρους και επιφάνειες φθοράς.

Η επιχρωμίωση συνήθως προδιαγράφεται με αυστηρές ανοχές πάχους και μερικές φορές απαιτεί επακόλουθη λείανση ή στίλβωση για την επίτευξη τελικών διαστάσεων και τραχύτητας επιφάνειας.

Ψευδαργύρου επιμετάλλωση

Η επιμετάλλωση με ψευδάργυρο είναι μια συνηθισμένη θυσιαστική επίστρωση για τον χάλυβα που παρέχει προστασία από τη διάβρωση με σχετικά χαμηλό κόστος. Χρησιμοποιείται συχνά για συνδετήρες, βραχίονες και δομικά στοιχεία.

Βασικά χαρακτηριστικά:

• Πάχος: συνήθως 5–25 µm για εμπορικό υλικό· έως 50 µm για αντίξοες συνθήκες.
• Προστασία από τη διάβρωση: δρα θυσιαστικά, διαβρώνοντας πριν από τον βασικό χάλυβα.
• Προαιρετικές επιστρώσεις μετατροπής: διαφανή, κίτρινα, μαύρα ή ελαιώδη χρωμικά ή τρισθενείς παθητικοποιήσεις για την επέκταση της απόδοσης του αλατονέφωματος και την παροχή χρώματος.

Τα κράματα ψευδαργύρου-νικελίου (π.χ., 8–15% κ.β. Ni) προσφέρονται επίσης ευρέως, παρέχοντας βελτιωμένη αντοχή στη διάβρωση σε σύγκριση με τον καθαρό ψευδάργυρο, ειδικά σε υψηλές θερμοκρασίες και σε περιβάλλοντα αυτοκινήτων.

Κασσίτερο

Η επιμετάλλωση με κασσίτερο χρησιμοποιείται για συγκολλησιμότητα, χαμηλή τοξικότητα και ηλεκτρική απόδοση. Είναι συνηθισμένη σε ηλεκτρονικά είδη, υλικά που έρχονται σε επαφή με τρόφιμα και εφαρμογές σύνδεσης.

Τυπικά χαρακτηριστικά:

• Εύρος πάχους: 2–10 µm για πολλά ηλεκτρονικά είδη· έως 25–50 µm για περιοχές βαριάς χρήσης ή φθοράς.
• Επιφάνεια: φωτεινή, ματ ή ημι-φωτεινή ανάλογα με τη χημική σύνθεση του μπάνιου και τις εφαρμογές.
• Θέματα σχετικά με τα μουστάκια: ορισμένες προδιαγραφές απαιτούν υποστρώματα (π.χ. νικέλιο) ή συγκεκριμένες χημικές ουσίες μπάνιου για τον μετριασμό της ανάπτυξης μουστάκιας κασσιτέρου σε ευαίσθητα ηλεκτρονικά.

Επιχάλκωση

Η επιμετάλλωση με χαλκό παρέχει εξαιρετική αγωγιμότητα, ολκιμότητα και ισοπέδωση. Χρησιμοποιείται τόσο ως λειτουργικό φινίρισμα όσο και ως ενδιάμεσο στρώμα κάτω από άλλα μέταλλα.

Τυπικοί ρόλοι:

• Υποστρώμα για νικέλιο και πολύτιμα μέταλλα για βελτίωση της πρόσφυσης και των ιδιοτήτων φραγμού.
• Στρώστε το υλικό σε χυτά ψευδαργύρου και δύσκολα υποστρώματα.
• Λειτουργική επιμετάλλωση σε ράβδους διαύλου, ηλεκτρικές επαφές και χαρακτηριστικά πλακέτας τυπωμένου κυκλώματος (οπές, ίχνη).

Τα εύρη πάχους ποικίλλουν ευρέως: 5–25 µm για διακοσμητική χρήση ή χρήση κάτω από την πλάκα, έως και εκατοντάδες μικρόμετρα για βαριές κατασκευές και εργασίες επισκευής.

Ασημένια επίστρωση

Η επιμετάλλωση με ασήμι προσφέρει υψηλή ηλεκτρική και θερμική αγωγιμότητα, καλή συγκολλησιμότητα και αντιμικροβιακή συμπεριφορά. Χρησιμοποιείται ευρέως στη διανομή ισχύος, σε εξαρτήματα RF και σε εξοπλισμό που σχετίζεται με τρόφιμα.

Βασικά σημεία:

• Πάχος: 2–10 µm για ηλεκτρικές επαφές και συνδετήρες· 10–25 µm ή περισσότερο για εφαρμογές υψηλού ρεύματος ή υψηλής φθοράς.
• Θαμπάδα: Το ασήμι θαμπώνει σε ατμόσφαιρες που περιέχουν θείο. Συχνά απαιτούνται αντιθαμπωτικές επεξεργασίες και έλεγχοι συσκευασίας.
• Απόδοση επαφής: χαμηλή αντίσταση επαφής, αλλά οι επιφανειακές μεμβράνες πρέπει να διαχειρίζονται στις προδιαγραφές σχεδιασμού.

Επιχρύσωση

Η επιχρύσωση χρησιμοποιείται όταν απαιτείται εξαιρετική αντοχή στη διάβρωση, σταθερή αντοχή στην επαφή και μακροπρόθεσμη αξιοπιστία. Είναι ένα τυπικό φινίρισμα για συνδετήρες ακριβείας, μαξιλαράκια επαφής και ορισμένα διακοσμητικά αντικείμενα υψηλής αξίας.

Τυπικές παράμετροι:

• Καθαρότητα: σκληρός χρυσός (σε κράμα, π.χ., με κοβάλτιο ή νικέλιο) έναντι μαλακού χρυσού υψηλής καθαρότητας.
• Πάχος: 0.5–1.0 µm για πολλές ηλεκτρονικές υποδοχές· 1–5 µm για επαφές υψηλής αξιοπιστίας· παχύτερα στρώματα που χρησιμοποιούνται σε ορισμένα κοσμήματα ή ειδικά εξαρτήματα.
• Υποστρώματα: συνήθως νικέλιο ή νικέλιο-παλλάδιο για την αποτροπή της διάχυσης βασικών μετάλλων στο στρώμα χρυσού και τη διατήρηση των επιφανειακών ιδιοτήτων.

Ηλεκτρική επινικελίωση

Το ηλεκτρολυτικό νικέλιο (EN) είναι μια αυτοκαταλυτική διεργασία που εναποθέτει κράμα νικελίου ομοιόμορφα σε όλες τις επιφάνειες, συμπεριλαμβανομένων πολύπλοκων γεωμετριών, τυφλών οπών και εσωτερικών διόδων. Η περιεκτικότητα σε φώσφορο είναι μια βασική παράμετρος:

• Χαμηλή περιεκτικότητα σε P EN (περίπου 1–4 wt% P): υψηλότερη σκληρότητα, καλή αντοχή στη φθορά και την τριβή, μέτρια αντοχή στη διάβρωση.
• Μέτριας περιεκτικότητας σε P EN (περίπου 5–9% κ.β. P): ισορροπημένες ιδιότητες διάβρωσης και φθοράς, ευρέως χρησιμοποιούμενο γενικής χρήσης.
• Υψηλή περιεκτικότητα σε P EN (περίπου 10–13 wt% P): ανώτερη αντοχή στη διάβρωση, χαμηλότερη σκληρότητα ως προς την επιμετάλλωση, μη μαγνητική συμπεριφορά σε πολλές περιπτώσεις.

Πάχος: 10–25 µm για γενική προστασία από τη διάβρωση· 25–75 µm για σοβαρή φθορά ή επιθετικά περιβάλλοντα· ακόμη μεγαλύτερα πάχη χρησιμοποιούνται σε εφαρμογές αποκατάστασης διαστάσεων και μηχανικής. Η θερμική επεξεργασία μπορεί να αυξήσει τη σκληρότητα και να τροποποιήσει τη μικροδομή.

Άλλα κοινά μέταλλα επιμετάλλωσης

Εκτός από τους κύριους τύπους που αναφέρθηκαν παραπάνω, τα συνεργεία εύρεσης εργασίας μπορούν επίσης να προσφέρουν:

• Επιμετάλλωση με κάδμιο (υπόκειται σε περιορισμούς σε ορισμένες περιοχές): θυσιαζόμενη επίστρωση με καλή λιπαντικότητα και γαλβανική προστασία, ιδιαίτερα σε αεροδιαστημικές και θαλάσσιες εφαρμογές.
• Επιμετάλλωση με ρόδιο: εξαιρετικά σκληρό, λαμπερό φινίρισμα με υψηλή ανακλαστικότητα, που χρησιμοποιείται κυρίως σε κοσμήματα και σε ορισμένα οπτικά εξαρτήματα.
• Παλλάδιο και παλλάδιο-νικέλιο: εναλλακτικές λύσεις ή συμπληρώματα αντί του χρυσού σε συνδετήρες και επαφές, με καλή αντοχή στη φθορά και χαμηλότερο κόστος υλικού από τον χρυσό ανά μονάδα πάχους.

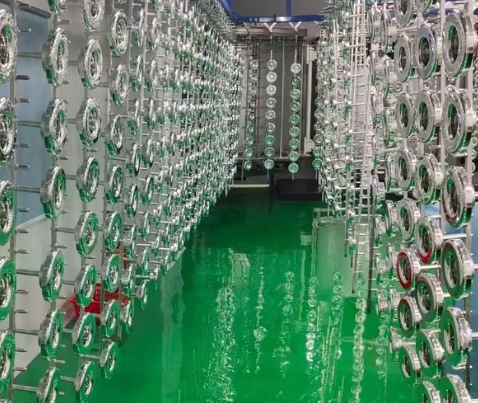

Βήματα Διαδικασίας σε Εμπορικές Υπηρεσίες Επιμετάλλωσης

Ανεξάρτητα από το μέταλλο που εναποτίθεται, οι περισσότερες υπηρεσίες επιμετάλλωσης ακολουθούν μια δομημένη ακολουθία βημάτων διαδικασίας για να διασφαλίσουν την πρόσφυση, την κάλυψη και τη συνέπεια. Ο ακριβής έλεγχος κάθε σταδίου είναι κρίσιμος.

Προετοιμασία και Καθαρισμός Επιφανειών

Η προετοιμασία της επιφάνειας είναι απαραίτητη για την αξιόπιστη απόδοση της επίστρωσης. Τα τυπικά βήματα καθαρισμού περιλαμβάνουν:

• Απολίπανση: αφαίρεση ελαίων, λιπαντικών και οργανικών ρύπων με χρήση διαλυτών ή αλκαλικών καθαριστικών.
• Καθαρισμός με αλκαλικό εμβάπτιση: χημικά λουτρά για την απομάκρυνση επίμονων λεκέδων και υπολειμμάτων.
• Ηλεκτροκαθαρισμός: ανοδικός ή καθοδικός καθαρισμός για την απομάκρυνση των ενσωματωμένων ρύπων και την ενεργοποίηση της επιφάνειας.
• Ξέβγαλμα: πολλαπλά ξεβγάλματα με νερό μεταξύ κάθε χημικού σταδίου για την ελαχιστοποίηση της μεταφοράς ρύπων.

Ο ακατάλληλος καθαρισμός είναι μια συνηθισμένη αιτία φουσκαλών, ξεφλουδίσματος και τοπικής διάβρωσης σε επιμεταλλωμένα εξαρτήματα.

Ενεργοποίηση και θεραπείες πριν από την τοποθέτηση σε πλάκα

Πριν από την επιμετάλλωση, πολλά μέταλλα απαιτούν ενεργοποίηση για την απομάκρυνση οξειδίων και την προώθηση της πρόσφυσης. Παραδείγματα περιλαμβάνουν:

• Ενεργοποίηση οξέος: ελαφριά χάραξη σε αραιά ορυκτά οξέα για την αφαίρεση επιφανειακών οξειδίων από χάλυβα, χαλκό και ορείχαλκο.
• Επεξεργασία με ψευδάργυρο: εξειδικευμένα αλκαλικά διαλύματα ψευδάργυρου για την προετοιμασία επιφανειών αλουμινίου για επακόλουθη επιμετάλλωση με χαλκό ή νικέλιο.
• Επιμετάλλωση με κρούση: πολύ λεπτές αρχικές στρώσεις (π.χ., επιμετάλλωση χαλκού, επιμετάλλωση νικελίου) που εφαρμόζονται υπό ειδικές συνθήκες για τη συγκόλληση δύσκολων υποστρωμάτων πριν από την επιμετάλλωση πλήρους πάχους.

Εναπόθεση επιμετάλλωσης

Για την ηλεκτρολυτική επιμετάλλωση, οι βασικές μεταβλητές της διαδικασίας περιλαμβάνουν:

• Πυκνότητα ρεύματος (A/dm²): επηρεάζει τον ρυθμό εναπόθεσης, τη φωτεινότητα και την κατανομή.
• Σύνθεση μπάνιου: συγκέντρωση μεταλλικών ιόντων, pH, συμπλεκτικοί παράγοντες και πρόσθετα.
• Θερμοκρασία: επηρεάζει τον ρυθμό εναπόθεσης, τη δομή των κόκκων και την τάση.
• Ανάδευση: κίνηση του διαλύματος μέσω ψεκασμού αέρα ή μηχανικών μέσων για τη διατήρηση ομοιόμορφης συγκέντρωσης και θερμοκρασίας γύρω από το εξάρτημα.

Για την ηλεκτρολυτική επιμετάλλωση, οι βασικές μεταβλητές είναι η σύνθεση του λουτρού, η θερμοκρασία, το pH και το φορτίο (επιφάνεια ανά μονάδα όγκου λουτρού). Ο ρυθμός εναπόθεσης είναι χημικής φύσης και ανεξάρτητος από το ηλεκτρικό ρεύμα.

Επεξεργασία μετά την επεξεργασία, επιθεώρηση και συσκευασία

Μετά την επιμετάλλωση, τα εξαρτήματα ενδέχεται να υποστούν:

• Ξέβγαλμα και εξουδετέρωση για την απομάκρυνση υπολειμματικών χημικών ουσιών.
• Παθητικοποίηση ή μετατροπή χρωμίου για ψευδάργυρο και κάδμιο για ενίσχυση της αντοχής στη διάβρωση.
• Ψήσιμο για την ανακούφιση της ευθραυστότητας λόγω υδρογόνου σε χάλυβες υψηλής αντοχής (συνήθως 190–230 °C για αρκετές ώρες εντός καθορισμένου χρονικού διαστήματος μετά την επιμετάλλωση).
• Γυάλισμα, γυάλισμα ή βούρτσισμα για διακοσμητικά φινιρίσματα.
• Σφράγιση ή τελική επίστρωση για τη μείωση του πορώδους ή του θαμπώματος (π.χ., αντιθαμβωτικά σε ασήμι, οργανικά σφραγιστικά σε ψευδάργυρο).

Η επιθεώρηση περιλαμβάνει συχνά επαλήθευση πάχους (φθορισμός ακτίνων Χ, κουλομετρικές μέθοδοι), οπτικούς ελέγχους για ελαττώματα, δοκιμές πρόσφυσης (δοκιμή ταινίας, δοκιμή κάμψης) και δοκιμές διάβρωσης για έλεγχο καταλληλότητας ή περιοδική επαλήθευση.

Παράγοντες κόστους σε υπηρεσίες επιμετάλλωσης μετάλλων

Το κόστος επιμετάλλωσης επηρεάζεται από διάφορες μεταβλητές πέρα ​​από την τιμή του μετάλλου. Η κατανόηση αυτών των παραγόντων βοηθά στη σύγκριση προσφορών και στη βελτιστοποίηση των προδιαγραφών για το κόστος και την απόδοση.

Προγράμματα οδήγησης πρωτογενούς κόστους

• Επιμετάλλωση μετάλλου και πάχος: τα πολύτιμα μέταλλα και οι παχιές λειτουργικές επιστρώσεις αυξάνουν σημαντικά το κόστος.
• Γεωμετρία και μέγεθος εξαρτήματος: τα σύνθετα σχήματα απαιτούν περισσότερο χειρισμό, στερέωση και συχνά οδηγούν σε χαμηλότερη απόδοση αξιοποίησης υλικού.
• Μέγεθος παρτίδας και επανάληψη: ο χρόνος προετοιμασίας ανά εκτέλεση αποσβένεται με βάση τον αριθμό των εξαρτημάτων. Η επαναλαμβανόμενη παραγωγή είναι συνήθως πιο οικονομική από τις μεμονωμένες εργασίες.
• Πολυπλοκότητα διεργασίας: τα συστήματα πολλαπλών στρώσεων, οι αυστηρές απαιτήσεις κάλυψης και οι ειδικές μετεπεξεργασίες προσθέτουν εργασία και χρόνο μηχανικής επεξεργασίας.
• Απαιτήσεις ποιότητας και τεκμηρίωσης: η πιστοποίηση σύμφωνα με συγκεκριμένα πρότυπα, οι λεπτομερείς επιθεωρήσεις και η ιχνηλασιμότητα αυξάνουν τα γενικά έξοδα.

Ενδεικτικά εύρη κόστους ανά τύπο επιμετάλλωσης

Ο παρακάτω πίνακας δείχνει ενδεικτικές τάσεις σχετικού κόστους για τυπικές εμπορικές εργασίες (μικρά έως μεσαία εξαρτήματα) μόνο για αναφορά. Η πραγματική τιμολόγηση ποικίλλει ανάλογα με την περιοχή, τον προμηθευτή, τον όγκο και τις τεχνικές απαιτήσεις.

Σε πολλές περιπτώσεις, η μείωση του πάχους στο ελάχιστο που ανταποκρίνεται στις λειτουργικές απαιτήσεις, η απλοποίηση της κάλυψης και η τυποποίηση των φινιρισμάτων σε όλες τις σειρές προϊόντων μπορούν να μειώσουν σημαντικά το συνολικό κόστος επιμετάλλωσης.

Τυπικές εφαρμογές ανά τύπο μεταλλικής επιμετάλλωσης

Οι υπηρεσίες επιμετάλλωσης εφαρμόζονται σε πολλούς κλάδους. Διαφορετικά μέταλλα και στρώματα καλύπτουν συγκεκριμένες απαιτήσεις ιδιοτήτων, όπως αντοχή στη διάβρωση, φθορά, αγωγιμότητα και εμφάνιση.

Αυτοκίνητο και Βαρύς Εξοπλισμός

Οι συνήθεις χρήσεις επιμετάλλωσης περιλαμβάνουν:

• Ψευδάργυρος ή ψευδάργυρο-νικέλιο σε συνδετήρες, βάσεις, εξαρτήματα φρένων και μέρη πλαισίου για αντοχή στα άλατα του δρόμου και στην περιβαλλοντική έκθεση.
• Σκληρό χρώμιο σε ράβδους εμβόλων, αμορτισέρ και υδραυλικές ράβδους κυλίνδρων για αντοχή στη φθορά και τη διάβρωση.

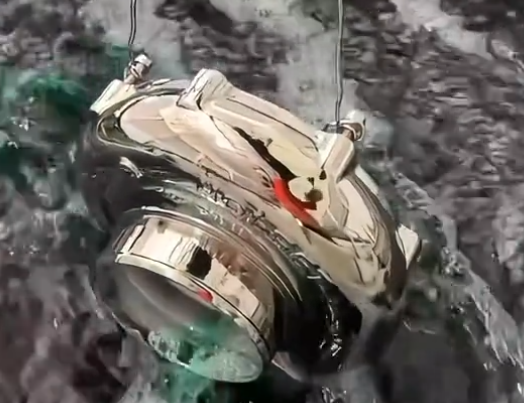

• Νικέλιο και χρώμιο σε διακοσμητικά, λαβές και διακοσμητικά στοιχεία για εμφάνιση και ανθεκτικότητα στην επιφάνεια.

Οι προδιαγραφές σε αυτόν τον τομέα συχνά αναφέρονται σε τυπικές απαιτήσεις δοκιμών, όπως οι ώρες ουδέτερου ψεκασμού αλατιού και η απόδοση κυκλικής διάβρωσης για επικαλυμμένα συγκροτήματα.

Ηλεκτρονικά και Ηλεκτρικό Υλικό

Η επιμετάλλωση είναι κρίσιμη για αξιόπιστες διασυνδέσεις και απόδοση σήματος:

• Επιμετάλλωση κασσιτέρου σε ακροδέκτες, ακροδέκτες ακμών PCB και αγωγούς εξαρτημάτων για συγκολλησιμότητα και επαρκή απόδοση επαφής σε πολλές εφαρμογές.

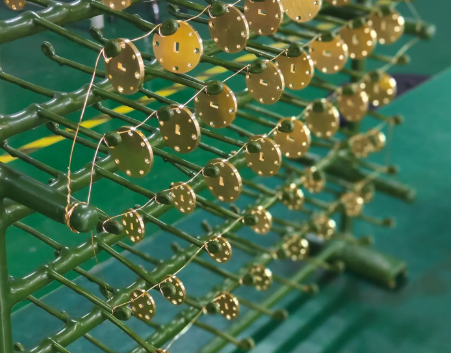

• Επιχρυσωμένη επένδυση σε υποδοχές υψηλής αξιοπιστίας, επαφές άκρων καρτών και επαφές διακόπτη όπου απαιτείται χαμηλή, σταθερή αντίσταση επαφής για μεγάλη διάρκεια ζωής.
• Ασημένια επιμετάλλωση σε υποδοχές RF, κυματοδηγούς και επαφές ισχύος για υψηλή αγωγιμότητα και απόδοση RF.
• Επιχάλκωση στην κατασκευή πλακετών τυπωμένων κυκλωμάτων, επιμετάλλωση διαμπερών οπών και ζυγοστάθμιση.

Στην ηλεκτρονική, οι προδιαγραφές επιμετάλλωσης συχνά καθορίζουν τη σύνθεση, το πάχος, τις υποπλάκες, τα όρια πορώδους και τις πρακτικές αποθήκευσης/χειρισμού για τη διατήρηση των χαρακτηριστικών της επιφάνειας.

Αεροδιαστημικής και Άμυνας

Στα εξαρτήματα αεροδιαστημικής και άμυνας, οι υπηρεσίες επιμετάλλωσης υποστηρίζουν τη μείωση βάρους, την αντοχή στο περιβάλλον και την ακριβή εφαρμογή:

• Ηλεκτρολυτικό νικέλιο για ομοιόμορφη κάλυψη σε σύνθετα εξαρτήματα, προστασία από τη διάβρωση και αντοχή στη φθορά.
• Κάδμιο (όπου επιτρέπεται) ή ψευδάργυρος-νικέλιο για σπειρώματα και δομικά εξαρτήματα που απαιτούν θυσιαστική προστασία και ελεγχόμενη συμπεριφορά ροπής/τάσης.
• Σκληρό χρώμιο για σύστημα προσγείωσης, ενεργοποιητές, και υδραυλικά εξαρτήματα.

Ο έλεγχος των διεργασιών, η ιχνηλασιμότητα και η τήρηση λεπτομερών προδιαγραφών και προτύπων είναι συνήθως αυστηροί σε αυτόν τον τομέα.

Επεξεργασία πετρελαίου, φυσικού αερίου και χημικών

Η επιμετάλλωση χρησιμοποιείται για την αντοχή στη διάβρωση και τη φθορά σε επιθετικά περιβάλλοντα:

• Νικέλιο υψηλής περιεκτικότητας σε φώσφορο χωρίς ηλεκτρόλυση σε βαλβίδες, αντλίες και εργαλεία γεώτρησης για αντοχή σε διαβρωτικά μέσα.
• Σκληρό χρώμιο ή παχύ μη ηλεκτρολυτικό νικέλιο σε συρόμενες και περιστρεφόμενες επιφάνειες.
• Εξειδικευμένες επιμεταλλώσεις κραμάτων όπου συμβαίνει επαφή με όξινο αέριο ή επιθετικές χημικές ουσίες.

Το πάχος και η ομοιομορφία είναι σημαντικά επειδή οι εντοπισμένες λεπτές περιοχές μπορεί να γίνουν πρώιμα σημεία αστοχίας υπό διάβρωση ή διάβρωση.

Τρόφιμα, Ιατρικός και Υγειονομικός Εξοπλισμός

Η επιμετάλλωση χρησιμοποιείται όπου η καθαριότητα, η αντοχή στη διάβρωση και η συμβατότητα με τους κανονισμούς είναι κρίσιμες:

• Νικέλιο και χρώμιο σε μηχανήματα επεξεργασίας τροφίμων όπου οι λείες επιφάνειες καθαρίζονται πιο εύκολα.
• Αηλεκτρόλυτα υλικά βάσης από νικέλιο και ανοξείδωτο χάλυβα για εξαρτήματα που εκτίθενται σε καθαριστικά και απολυμαντικά.
• Ασήμι σε ορισμένες αντιμικροβιακές και εξειδικευμένες ιατρικές εφαρμογές, ανάλογα με τις κανονιστικές απαιτήσεις.

Η τραχύτητα της επιφάνειας, το πορώδες και η καθαρισιμότητα συχνά λαμβάνουν την ίδια προσοχή με την αντοχή στη διάβρωση σε αυτές τις εφαρμογές.

Διακοσμητική και Αρχιτεκτονική Χρήση

Η διακοσμητική επένδυση βελτιώνει την εμφάνιση, παρέχοντας παράλληλα κάποιο βαθμό προστασίας από τη διάβρωση και τη φθορά:

• Συστήματα νικελίου-χρωμίου για φωτιστικά, λαβές, φωτισμό και αρχιτεκτονικό υλικό.
• Στοίβες χαλκού-νικελίου-χρωμίου για βελτιωμένη απόδοση διάβρωσης σε εξωτερικούς χώρους.
• Χρυσός, ρόδιο και άλλα πολύτιμα μέταλλα σε κοσμήματα, ρολόγια και διακοσμητικά αντικείμενα υψηλής αξίας.

Το χρώμα, η γυαλάδα και η οπτική ομοιομορφία είναι σημαντικά κριτήρια αξιολόγησης, εκτός από την τεχνική απόδοση.

Οδηγίες Επιλογής για Υπηρεσίες Επιμετάλλωσης

Η επιλογή της κατάλληλης υπηρεσίας επιμετάλλωσης περιλαμβάνει την ευθυγράμμιση των απαιτήσεων σε διάφορους τεχνικούς τομείς. Μια δομημένη προσέγγιση μειώνει τον κίνδυνο υπερβολικών προδιαγραφών ή ανεπαρκούς απόδοσης.

Απαιτήσεις Περιβάλλοντος και Διάβρωσης

Βασικοί παράγοντες περιλαμβάνουν το εάν το εξάρτημα χρησιμοποιείται σε εσωτερικούς ή εξωτερικούς χώρους, την έκθεση σε υγρασία, άλατα, χημικά ή υψηλές θερμοκρασίες και την αναμενόμενη διάρκεια ζωής. Για παράδειγμα:

• Εσωτερικό και ξηρό περιβάλλον: ψευδάργυρος, νικέλιο και διακοσμητικά φινιρίσματα μπορεί να επαρκούν σε μέτριο πάχος.
• Έκθεση σε εξωτερικούς χώρους ή σε θάλασσα: ενδέχεται να απαιτούνται παχύτερα συστήματα ψευδαργύρου, ψευδαργύρου-νικελίου, νικελίου υψηλής περιεκτικότητας σε ηλεκτρόλυση και φωσφόρου ή πολυστρωματικών συστημάτων νικελίου-χρωμίου.
• Χημικά επιθετικά περιβάλλοντα: νικέλιο χωρίς ηλεκτρόλυση με κατάλληλη περιεκτικότητα σε φώσφορο ή εξειδικευμένες επιστρώσεις που καθορίζονται μετά από έλεγχο συμβατότητας.

Μηχανικές, Φθοράς και Διαστάσεις

Για τα κινούμενα μέρη, τα γρανάζια και τις ολισθαίνουσες επιφάνειες, η σκληρότητα και η τριβή έχουν σημασία. Το σκληρό χρώμιο και το θερμικά επεξεργασμένο μη ηλεκτρολυτικό νικέλιο είναι συνηθισμένες λύσεις. Η διαστατική αλλαγή από το πάχος της επιμετάλλωσης πρέπει να λαμβάνεται υπόψη στις ανοχές των εξαρτημάτων, ειδικά κατά την επιμετάλλωση του εσωτερικού και του εξωτερικού μέρους κρίσιμων χαρακτηριστικών.

Τα διάκενα, οι συναρμολογήσεις και τα βήματα μετά την κατεργασία (π.χ., λείανση μετά από σκληρό χρώμιο) θα πρέπει να ορίζονται κατά τον σχεδιασμό, ώστε να αποφεύγονται παρεμβολές ή υπερβολική χαλαρότητα στα συγκροτήματα.

Ηλεκτρική και Θερμική Απόδοση

Όπου η ηλεκτρική αγωγιμότητα και η σταθερή αντίσταση επαφής είναι κρίσιμες, η επιλογή μεταξύ φινιρισμάτων με βάση τον κασσίτερο, το ασήμι, τον χρυσό ή το παλλάδιο καθορίζεται συνήθως από τα επίπεδα ρεύματος, τη συχνότητα μεταγωγής και τους στόχους αξιοπιστίας:

• Υψηλή κατανομή ρεύματος και ισχύος: συστήματα αργύρου ή βαρέως τύπου χαλκού/ασημιού με ελεγχόμενο πάχος.
• Επαφές σήματος και σύνδεσμοι δεδομένων: χρυσός πάνω από νικέλιο, μερικές φορές με υποστρώματα παλλαδίου-νικελίου, σε ακριβώς καθορισμένο πάχος.
• Τυπικές διασυνδέσεις: η επιμετάλλωση κασσιτέρου σε κατάλληλη κάτω πλάκα παρέχει μια οικονομικά αποδοτική λύση.

Βασικό υλικό και πρόσφυση

Διαφορετικά υποστρώματα απαιτούν διαφορετικές προεπεξεργασίες και υποστρώματα:

• Χάλυβας: συνήθως απλοί, αλλά οι χάλυβες υψηλής αντοχής απαιτούν ψήσιμο για την ανακούφιση της ευθραυστότητας λόγω υδρογόνου.
• Αλουμίνιο: απαιτεί επεξεργασία με ψευδάργυρο και συχνά υποστρώματα από χαλκό ή νικέλιο πριν από την τελική επιμετάλλωση.
• Χαλκός και ορείχαλκος: χρειάζονται απομάκρυνση οξειδίων και πιθανώς φράγμα νικελίου για την αποφυγή διάχυσης στις τελικές στρώσεις φινιρίσματος.
• Πλαστικά: χρειάζονται τράχυνση και ενεργοποίηση της επιφάνειας (π.χ., με βάση το παλλάδιο) πριν από την επιμετάλλωση και την επακόλουθη επιμετάλλωση.

Ο καθορισμός κατάλληλων υποστρωμάτων και προεπεξεργασιών βελτιώνει την πρόσφυση και τη μακροπρόθεσμη σταθερότητα της επίστρωσης.

Πρότυπα Ποιότητας και Τεκμηρίωση

Οι υπηρεσίες επιμετάλλωσης συχνά αναφέρονται σε ευρέως χρησιμοποιούμενα πρότυπα και οδηγίες για το πάχος, την πρόσφυση και την απόδοση. Ενώ τα ακριβή πρότυπα ποικίλλουν ανά περιοχή και κλάδο, τα τυπικά στοιχεία προδιαγραφών περιλαμβάνουν:

• Σύνθεση μετάλλου και κράματος επιμετάλλωσης.
• Ελάχιστο, ονομαστικό και μέγιστο πάχος με σχέδια δειγματοληψίας.
• Μέθοδος δοκιμής πρόσφυσης και κριτήρια αποδοχής.
• Μέθοδος δοκιμής διάβρωσης και απαιτούμενο επίπεδο απόδοσης.
• Κριτήρια φινιρίσματος επιφάνειας όπως τραχύτητα, γυαλάδα και απαιτήσεις εμφάνισης.

Η σαφής τεκμηρίωση βοηθά τον πάροχο υπηρεσιών επιμετάλλωσης να σχεδιάσει κατάλληλες οδούς διεργασίας, στερέωσης και ελέγχους ποιότητας.

Τυπικά προβλήματα κατά τη χρήση υπηρεσιών επιμετάλλωσης

Οι χρήστες υπηρεσιών επιμετάλλωσης αντιμετωπίζουν συχνά επαναλαμβανόμενα προβλήματα. Η αναγνώριση αυτών επιτρέπει στις ομάδες σχεδιασμού και προμηθειών να μειώσουν τον κίνδυνο κατά τον προγραμματισμό.

Διαστάσεις και ανοχές μετά την επιμετάλλωση

Η επιμετάλλωση προσθέτει μετρήσιμο πάχος στις επιφάνειες. Για παράδειγμα, μια επίστρωση 25 µm σε έναν κυλινδρικό άξονα αυξάνει τη διάμετρο κατά 50 µm. Χωρίς αυτήν την αλλαγή, τα εξαρτήματα ενδέχεται να μην ταιριάζουν μεταξύ τους. Συνήθεις μετριασμοί είναι:

• Καθορισμός διαστάσεων πριν από την πλάκα που λαμβάνουν υπόψη τη συσσώρευση της επικάλυψης.
• Χρήση τοπικής κάλυψης όπου πρέπει να αποφεύγεται η επιμετάλλωση.
• Λείανση ή λείανση μετά από παχιές λειτουργικές επιμεταλλώσεις όπως το σκληρό χρώμιο.

Ευθραυστότητα υδρογόνου σε χάλυβες υψηλής αντοχής

Κατά την ηλεκτρολυτική επιμετάλλωση και την προεπεξεργασία, το υδρογόνο μπορεί να απορροφηθεί από τους χάλυβες υψηλής αντοχής, αυξάνοντας τον κίνδυνο καθυστερημένης ρωγμάτωσης. Για να μειώσετε αυτόν τον κίνδυνο:

• Προσδιορίστε τους χάλυβες που υπερβαίνουν τα κρίσιμα όρια αντοχής.
• Απαιτείται ψήσιμο μετά το ψήσιμο στο πιάτο εντός καθορισμένων χρονικών παραθύρων.
• Βεβαιωθείτε ότι ο πάροχος επιμετάλλωσης ακολουθεί τις καθιερωμένες πρακτικές για το ψήσιμο και τους λειτουργικούς ελέγχους.

Η διάβρωση ή το θάμπωμα δεν ανταποκρίνονται στις προσδοκίες

Εάν το πάχος, η παθητικοποίηση ή οι συνθήκες αποθήκευσης δεν ευθυγραμμίζονται με το πραγματικό περιβάλλον, τα εξαρτήματα ενδέχεται να διαβρωθούν ή να αμαυρωθούν ταχύτερα από το αναμενόμενο. Η αντιστοίχιση των παραδοχών για το αλατονέφωμα και το περιβάλλον με τις πραγματικές συνθήκες και η χρήση κατάλληλων τελικών επιστρώσεων ή στεγανωτικών μπορεί να μειώσει τέτοιες αποκλίσεις.

Σύγκριση κοινών επιλογών επιμετάλλωσης ανά λειτουργία

Ο παρακάτω πίνακας συνοψίζει τις τυπικές επιλογές για κοινές λειτουργικές απαιτήσεις, υποδεικνύοντας τις επιλογές που χρησιμοποιούνται συχνά αντί για εξαντλητική κάλυψη.

Πρακτικές σκέψεις κατά τη συνεργασία με παρόχους υπηρεσιών επιμετάλλωσης

Η αποτελεσματική συνεργασία με τους παρόχους υπηρεσιών επιμετάλλωσης βελτιώνει την ποιότητα, το κόστος και την απόδοση παράδοσης. Αρκετά πρακτικά σημεία μπορούν να βοηθήσουν κατά την υποβολή προσφορών και την παραγωγή.

Πληροφορίες που πρέπει να συμπεριληφθούν σε RFQs και σχέδια

Για να ληφθούν ακριβείς προσφορές και συνεπή αποτελέσματα, οι RFQs και τα τεχνικά σχέδια θα πρέπει να περιλαμβάνουν:

• Βασικό υλικό, συμπεριλαμβανομένης της ποιότητας και της κατάστασης θερμικής επεξεργασίας.
• Τύπος επιμετάλλωσης, σύνθεση (εάν αναφέρεται συγκεκριμένα) και αλληλουχία στρώσεων (π.χ. χαλκός-νικέλιο-χρώμιο).
• Στόχοι πάχους και ανοχές με επισημασμένες τυχόν κρίσιμες επιφάνειες.
• Απαιτήσεις μασκάρισμα και ενδείξεις περιοχών χωρίς πινακίδες.
• Απαιτούμενες μέθοδοι επιθεώρησης και κριτήρια αποδοχής.
• Οποιεσδήποτε απαιτήσεις ψησίματος για την ανακούφιση από την ευθραυστότητα λόγω υδρογόνου.
• Ισχύοντα πρότυπα ή εσωτερικές προδιαγραφές.

Η παροχή δειγμάτων εξαρτημάτων ή πρωτοτύπων μπορεί να βοηθήσει στην αποσαφήνιση των προσδοκιών σχετικά με την εμφάνιση και το επίπεδο φινιρίσματος.

Μέγεθος παρτίδας, εξαρτήματα και χρόνος παράδοσης

Οι εγκαταστάσεις επιμετάλλωσης συνήθως οργανώνουν την εργασία ανάλογα με το μέγεθος της παρτίδας και παρόμοιες απαιτήσεις διεργασίας. Ο χρόνος παράδοσης επηρεάζεται από:

• Αριθμός τεμαχίων και ανάγκες χειρισμού ανά τεμάχιο.
• Σχεδιασμός και παραγωγή εξαρτημάτων, ειδικά για σύνθετα ή μεγάλα εξαρτήματα.
• Διαθεσιμότητα λουτρών και αλληλουχία για διαδικασίες επιμετάλλωσης πολλαπλών σταδίων.

Η έγκαιρη συζήτηση με τον πάροχο υπηρεσιών μπορεί να ευθυγραμμίσει τα χρονοδιαγράμματα παραγωγής και να αποφύγει απρόβλεπτες καθυστερήσεις λόγω προγραμματισμού ή διαδικασιών πιστοποίησης.

Συχνές ερωτήσεις σχετικά με τις υπηρεσίες επιμετάλλωσης μετάλλων
